一、简介

YAW-2000型本试验机     主要用于砖、岩石、水泥、混凝土等材料的抗压强度试验，也用于其他材料的抗压性能试验。

二、方案描述

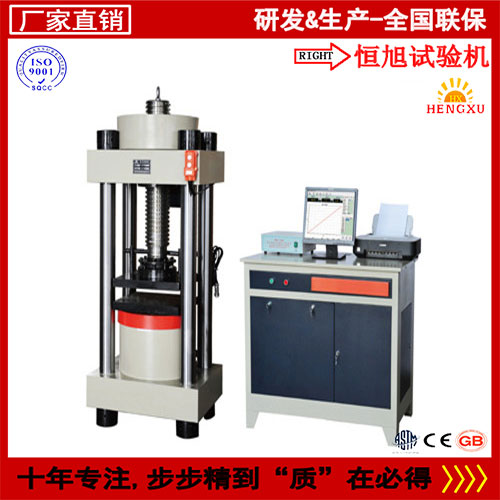

1、主机：整机如图示意图（以实物为准）

2、 空间调整方式：电动升降

3、 液压系统：油箱内的液压油通过电机带动高压泵进入油路，流经单向阀、高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力的控制。

4、控制系统

       系统包括数字伺服阀，高精度传感器，控制器及软件，控制精度高，可靠性好。满足GB、ISO、ASTM等标准对水泥、砂浆、混凝土等材料的试验要求。

系统具有以下功能：

1）具有力闭环控制功能；

2）能实现等载荷速率加载或等应力速率加载；

3）采用微机实现电子测量、自动完成试验；

4）计算机自动计算结果并打印报告。

5 、安全保护装置

当试验力超过大试验力的3%时，过载保护，油泵电机停机。

三、 主要性能技术指标：

1、大试验力：2000kN

2、试验精度：1级

3、加荷速度：0.3~9.99kN/秒可调

4、加荷速度误差：±5%

5、压盘间距离：340mm

6、主机外型尺寸400mm×450mm×1280mm

7、主机重量：750kg

8、电源功率(三相380V)：0.75kW

四、配置：

1、200吨压力试验机主机一台

2、高精度传感器一支

3、油泵一支

4、国产电机一台

5、数字伺服阀组一套

6、微机控制压力试验机测控系统一套

7、联想计算机一台

8、惠普彩色打印机一台

9、抗压附具一套

10、产品说明书一份
